Fırtınalı bir gecenin ardından sabah kameraların bir kısmının görüntü vermediği, PoE switch'in birkaç portunun çalışmadığı ya da kayıt cihazının hiç açılmadığı fark edilir. Bu durum, özellikle dış ortamda uzun kablolarla bağlanan kamera sistemlerinde sık yaşanır. Yıldırım ve aşırı gerilim koruması, kurulum aşamasında düşünülmesi gereken bir konudur.
Hasar nasıl oluşur?
Yıldırımın doğrudan kameraya düşmesi nadirdir. Daha sık görülen durum, yakına düşen yıldırımın elektrik hatlarında ve uzun veri kablolarında gerilim indüklemesidir. Bu ani gerilim kablo boyunca ilerler ve kameraya, switch portuna, kayıt cihazına ulaşır. Bir noktadaki darbe, aynı kabloyla bağlı birden fazla cihaza zarar verebilir. Elektrik şebekesindeki dalgalanmalar ve ani kesinti-geri gelme anları da benzer hasarlar yaratabilir.
Risk nerede yüksek?
- Yüksek direklere ve çatılara takılan kameralar.
- Binalar arasında açık havadan geçen kablolar.
- Uzun mesafeli dış ortam kablo güzergâhları.
- Kırsal alanlar, tarlalar ve açık sahalar.
- Topraklaması zayıf veya hiç olmayan yapılar.

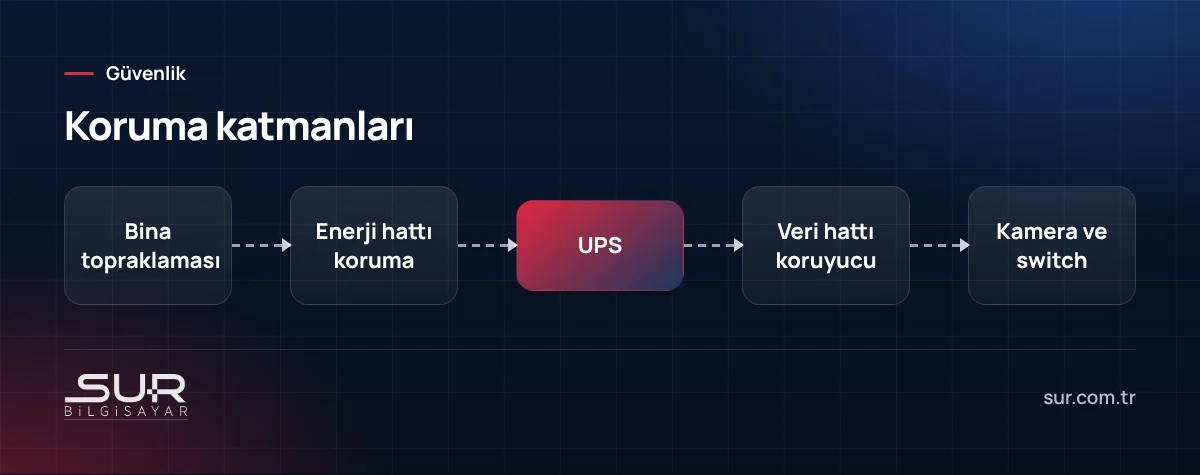

Koruma katmanları
Topraklama
Koruyucu cihazlar, fazla gerilimi toprağa aktararak çalışır. Binada düzgün bir topraklama yoksa koruyucuların etkisi sınırlı kalır. Topraklama ölçümü ve düzenlemesi yetkili elektrik teknisyeni tarafından yapılmalıdır.
Enerji hattı koruması
Kayıt cihazı, switch ve kameraların beslendiği elektrik hattında aşırı gerilim koruması, şebekeden gelen dalgalanmalara karşı ilk savunmadır.
UPS
UPS, elektrik kesintisinde kaydın devam etmesini sağlar ve şebeke dalgalanmalarını kısmen filtreler. Ancak veri kablolarından gelen gerilime karşı koruma sağlamaz.
Veri hattı koruyucuları
Dış ortamdaki kameraların ağ kablosu üzerine, mümkünse hem kamera tarafına hem switch tarafına PoE uyumlu aşırı gerilim koruyucular takılır. Bu koruyucular da topraklamaya bağlanmalıdır.
Kablo güzergâhı
Kameraların kablolarını elektrik hatlarıyla aynı boru içinden geçirmemek, binalar arası bağlantılarda bakır kablo yerine fiber optik kullanmak indüklenen gerilim riskini azaltır. Fiber, elektrik iletmediği için binalar arasında doğal bir yalıtım sağlar. Binalar arası bağlantı seçenekleri için binalar arası bağlantı yazımıza bakabilirsiniz.
Fırtınadan sonra kontrol
Fırtına sonrası tüm kameraların görüntü verip vermediğini, kayıt cihazının disk ve kayıt durumunu kontrol edin. Arızalı bir kamera port, switch tarafında da hasar oluşturmuş olabilir; yalnızca kamerayı değiştirmek sorunu çözmeyebilir.
Sur Bilgisayar olarak dış ortam kamera sistemlerinde topraklama uyumlu aşırı gerilim koruması ve fiber bağlantı planlıyoruz. Ayrıntılar için güvenlik sistemleri sayfamıza bakabilirsiniz.
