Ağ kabini düzeni: kablo etiketleme, patch kablo yönetimi, havalandırma ve UPS yerleşimi

Kabin kapağını açtığınızda iç içe geçmiş kablolar, hangisinin nereye gittiğini kimsenin bilmediği portlar ve yere konmuş bir UPS görüyorsanız yalnız değilsiniz. Dağınık bir ağ kabini arıza anında dakikaları saatlere çevirir. Bu yazıda kabini düzene sokmak ve öyle tutmak için etiketleme, patch kablo yönetimi, havalandırma, UPS yerleşimi ve dokümantasyon konularını pratik olarak anlatıyoruz.

Kurulum günü çoğu kabin düzgündür. Sonra yeni bir bilgisayar eklenir, kamera kaydedicisi gelir, bir port arızalanınca kablo başka porta takılır, eldeki uzun kablo kullanılır. Her müdahale küçük bir dağınıklık ekler. Bir süre sonra bir kabloyu çıkarmaya kimse cesaret edemez; çünkü neyin kopacağını bilen yoktur.

Çözüm, hem bir kerelik toparlanma hem de her müdahalede uyulacak birkaç basit kuraldır.

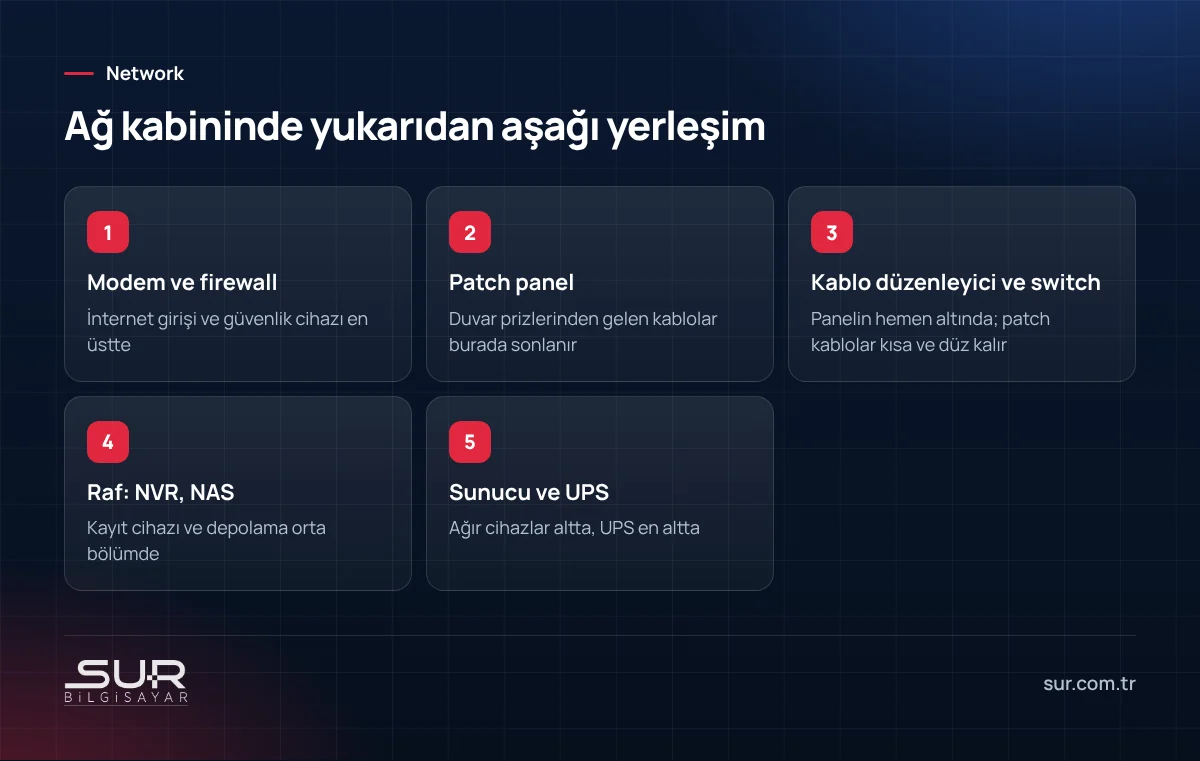

Yerleşim planı: hangi cihaz nereye?

Kabin içindeki dizilim, kablo düzeninin yarısını belirler. Yaygın ve iş gören dizilim şöyledir:

1. En üst: Modem/fiber sonlandırma ve firewall
2. Ardından: Patch panel ve hemen altında switch; araya veya alta yatay kablo düzenleyici (organizer)
3. Orta bölüm: Kamera kayıt cihazı (NVR/DVR), NAS gibi cihazlar için raf
4. Alt bölüm: Sunucu (varsa) ve en altta UPS

Patch panel ile switch'i alt alta koymanın en büyük faydası, patch kablolarının kısa ve düz kalmasıdır. Panelin 1 numaralı portu switch'in 1 numaralı portunun hemen üstündeyse hangi kablonun nereye gittiği bakınca anlaşılır.

Etiketleme: basit bir numara sistemi yeter

Karmaşık kodlara gerek yok. Önemli olan, kabindeki her portun duvardaki hangi prize gittiğinin tek bakışta görülmesidir.

• Patch panel ve priz aynı numarayı taşısın. Kat veya bölge numarası ile sıra numarası birlikte kullanılabilir: "1-08", "2-14" gibi. Aynı etiket hem panelin önünde hem duvar prizinin kapağında olmalı.
• Patch kablonun iki ucunu da etiketleyin. Switch tarafında kablonun hangi panel portundan geldiği yazarsa, kabloyu takip etmek gerekmez.
• Cihazları da adlandırın: "SW-1", "NVR", "FW" gibi kısa adlar, telefonla uzaktan destek verilirken çok işe yarar.
• Elle yazılan bant yerine etiket makinesi kullanın. Elle yazılan etiketler zamanla silinir ve okunmaz hale gelir.

Patch kablo yönetimi

Kabin içindeki dağınıklığın büyük kısmı patch kablolardan gelir.

• Doğru boy: Panel ile switch arası için gereğinden uzun kablo kullanmayın. Fazlalık kabinde halka olur, hem hava akışını kapatır hem de kabloyu bulmayı zorlaştırır.
• Renk düzeni: Renkleri işleve göre ayırmak işi kolaylaştırır; örneğin bilgisayarlar için bir renk, kameralar için başka, sunucu ve uplink bağlantıları için başka bir renk. Seçtiğiniz düzeni dokümana yazın.
• Kablo düzenleyici: Yatay organizer ve yan dikey kanallar, kabloları portların önünden çekip kenara alır. Böylece cihazların önü açık kalır, LED'ler görünür.
• Cırtlı bağlar: Kabloları toplamak için plastik kelepçe yerine cırtlı (velcro) bağ kullanın. Plastik kelepçe sıkı çekilince kabloya zarar verebilir ve her değişiklikte kesilmesi gerekir.
• Kullanılmayan kabloları çıkarın. Bir ucu boşta sarkan kablolar ilk fırsatta yanlış yere takılır.

Yatay kablolama, Cat6 ve VLAN gibi bina geneli konuları ofis ağı kurulumu yazımızda anlattık; burada kabinin içine odaklanıyoruz.

Havalandırma ve kabinin yeri

Switch, firewall ve özellikle sunucu ve kayıt cihazları ısı üretir. Isınan cihaz önce yavaşlar, sonra beklenmedik şekilde kapanır ya da ömrü kısalır.

• Cihazların çoğu havayı önden alıp arkadan atar. Kabinin arkası duvara yapıştırılmamalı, sıcak havanın çıkacağı boşluk bırakılmalı.
• Kullanılmayan boş ünitelere kör panel takmak, sıcak havanın öne dönüp tekrar emilmesini engeller.
• Kabin üstündeki fanların çalıştığını ara ara kontrol edin; tozla dolan fan filtresi temizlenmeli.
• Kabini kapalı bir depoya, kazan dairesine, güneş alan bir pencerenin önüne ya da su borularının altına koymayın.
• Kış aylarında soğuk ve rutubetli bodrumlarda yoğuşma olabileceğini unutmayın; nemli ortam konnektörlerde oksitlenmeye yol açar.

UPS yerleşimi ve elektrik

UPS kabindeki en ağır cihazdır ve en alta konmalıdır. Bu hem kabinin dengesini sağlar hem de akü değişiminde kolay erişim verir.

• Kabindeki tüm cihazlar UPS'e bağlı mı kontrol edin. Sahada sık gördüğümüz eksik, switch'in UPS'te ama modemin ya da firewall'un duvardaki prizde olmasıdır; elektrik gidince ağ yine kesilir.
• Rack tipi bir priz dağıtıcı (PDU) kullanın; uzatma kablolarını kabin tabanına atmayın.
• UPS'in hangi cihazları ne kadar süre taşıyacağını bilin. Sunucu varsa, UPS akü azaldığında sunucuyu düzgün kapatacak yazılım veya ağ kartı ile bağlantısı kurulmalı.
• Akülerin ömrü sınırlıdır; UPS'in akü testi ara ara yapılmalı.

UPS kapasitesini seçerken VA ve Watt farkını UPS seçimi yazımızda ayrıntılı anlattık.

Dokümantasyon: kabinin kullanım kılavuzu

En düzgün kabin bile yazılı bir kaydı yoksa birkaç yıl içinde yine karışır. Basit bir tablo yeterlidir; önemli olan güncel tutulmasıdır:

• Port haritası: Panel portu, priz konumu (oda/masa), switch portu, VLAN ve bağlı cihaz.
• IP listesi: Sabit IP verilmiş cihazlar (yazıcı, kayıt cihazı, sunucu, access point'ler).
• Cihaz bilgileri: Marka, model, seri numarası, garanti ve lisans bitiş tarihleri.
• Erişim bilgileri: Yönetim şifreleri kabine yapıştırılmamalı; şifre yöneticisinde veya kilitli bir yerde tutulmalı.
• Kabin içinde bir çıktı: Port haritasının güncel bir çıktısı kabin kapağının içinde durursa, arıza anında işe yarar.

Toparlama ne kadar sürer?

Küçük bir duvar tipi kabin birkaç saatte toparlanabilir; çok sayıda portu olan ve etiketsiz kabinlerde her kablonun ucunu bulmak bir günü alabilir. Ağ kesintisi yaşanacağı için bu işi mesai dışında yapmak gerekir. Kabin toparlama, etiketleme ve port dokümantasyonu işlerini kurumsal network sistemleri kapsamında yapıyoruz. Kabininizin fotoğrafını WhatsApp'tan gönderirseniz ne kadar iş olduğunu birlikte değerlendirebiliriz ya da iletişim sayfamızdan bize ulaşabilirsiniz.
